Drehmaschinen

Mit unseren modernen Drehmaschinen sind wir in der Lage alle Sonderformen von Zylindern, Kolben, Wellen und auch anspruchsvolle Dreharbeiten an Gußteilen durchzuführen.

Monforts RNC 700 Single Turn

Drehmaschine-RNC-700

Drehmaschine-RNC-700

Anschlussleistung: 53 kVA
Steuerung: Fanuc 18i
Verfahrweg: X = 430mm; Z = 1100/1600mm
Umlaufdurchmesser: 290
Lünette: ja
Reitstock: ja
Maschinenabmessung (L/B/H): 6070/2760/2200
Anzahl Wekzeuge im Wechsler: 12
Werkzeug angetrieben: –
Werzeugaufnahme: VDI60
Werkzeugmesssystem: –

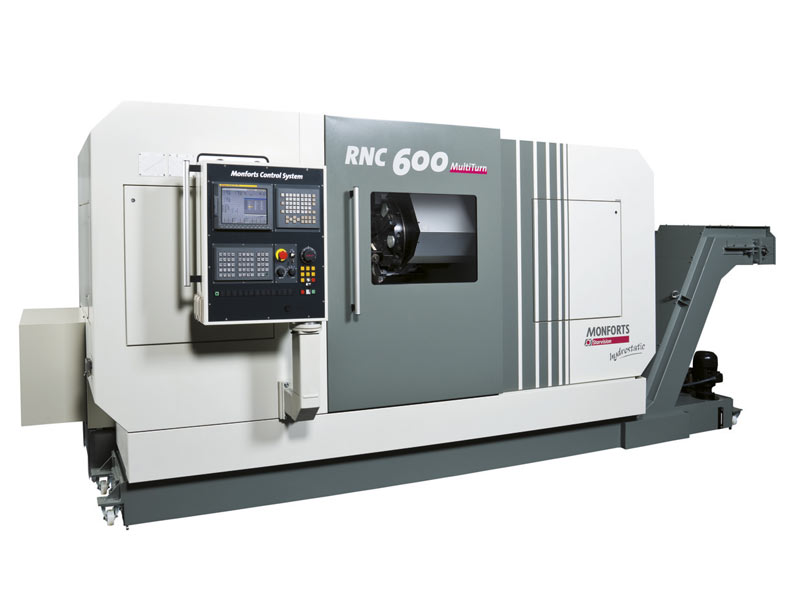

Monforts RNC 600 Multi Turn

Drehmaschine-RNC-600

Drehmaschine-RNC-600

Anschlussleistung: 53 kVA
Steuerung: Fanuc 21i
Verfahrweg: X = 325mm; Z = 1030mm
Umlaufdurchmesser: 505
Lünette: –
Reitstock: ja
Maschinenabmessung (L/B/H): 5330/2370/1960
Anzahl Wekzeuge im Wechsler: 12
Werkzeug angetrieben: ja
Werzeugaufnahme: VDI30
Werkzeugmesssystem: ja

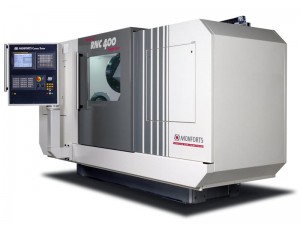

Monforts RNC 400 Single Turn

Drehmaschine-RNC-400

Drehmaschine-RNC-400

Anschlussleistung: 41 kVA
Steuerung: Fanuc 21i
Verfahrweg: X = 250mm; Z = 620mm
Umlaufdurchmesser: 550
Lünette: –
Reitstock: ja
Maschinenabmessung (L/B/H): 4820/2250/1960
Anzahl Wekzeuge im Wechsler: 12
Werkzeug angetrieben: –
Werzeugaufnahme: VDI30
Werkzeugmesssystem: –

Fräsmaschinen / Bearbeitungszentren

Die Bearbeitungszentren erlauben eine effiziente Bearbeitung im 4-Achsenmodus einerseits für große
Bauteile und spezielle bei der Matsuura für kleinere bis mittlere Abmessungen in sehr wirtschaftlicher
Weise. Das Palettenwechselsystem reduziert die Spindelstillstandszeiten auf ein Minimum.

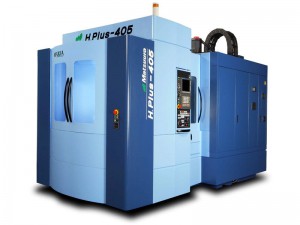

Matsuura H405 plus

Fräsmaschine H405-plus

Fräsmaschine H405-plus

Anschlussleistung: 54 kVA
Steuerung: Fanuc 30i
Verfahrweg X/Y/Z (mm): 600/600/600
Palettenabmessung (mm): 500/500
Anzahl Paletten: 12
Werkzeugaufnahme: SK40
Werkzeugplätze: 150
Anzahl Achsen: 4
Abmessung Maschine: 6600/6900

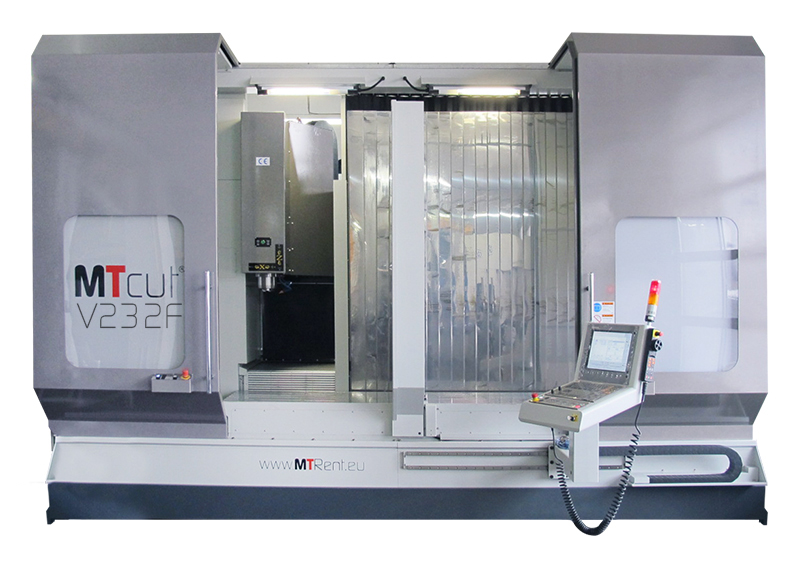

MTCut V232F

Vertikale Fräsmaschine

Bearbeitungszentrum von Fa. MTRent

Anschlussleistung: 75 kVA
Steuerung: Heidenhain iTnc 530
Verfahrweg X/Y/Z (mm): 2320/700/610
Pendelbetrieb mit jeweils 800 in X Richtung
Werkzeugaufnahme: SK40
Werkzeugplätze im Wechsler: 40
Anzahl Achsen: 4  (inkl. Lehmann Rundtisch mit Backenfutter Dm 310mm
Abmessung Maschine: 4830/3900

Unternehmensausstattung – Sonstige

Honmaschine Sunnen HTB2000S

Max. DM 400mm Hub 2000mm 1700/7100mm

Maschinenpark-AKM-Maschinenbau

Schweissroboter IGM RT 280-6

Werkstückwendevorrichtung RP 150 A
Aufnahmegewicht 150 kg
Arbeitsbereich 2500mm
Planscheibendurchmesser 500mm

Bandsäge Metora

305 DS max. DM 350mm 5,7 kVA
Flachschleifmaschine ELB Schliff SWB 6 VA I
Tisch 600 x 400mm

Bohrwerk BACAU AF85

7,5 kVA 700/1250mm Achsenhub
Tisch 1100x1300mm

Manuell gesteuerte Drehmaschinen

verschiedeene Modelle
Max. 18,5kVA
Xmax 1100mm
Zmax 6000mm

Werkzeugmessanlage Zoller Smile 400

Messlänge 400mm
Messdurchmesser 400mm,
Messgenauigkeit 0,002mm

Messarm Faro Gage Standard

Messbereich 1000mm x 700mm
